系統構成概述

    賽摩機器人化驗系統采取倒掛式機器人化驗系統，通過導軌擴大機械臂活動空間，專機少，而且無需備用人工化驗系統，其潛在故障低、維護方便、自由切換到人工化驗，能實現真正的無人值守。

    機器人化驗系統由兩個大區域組成：恒溫區、高溫區。恒溫區里包括樣瓶輸送模塊、坩堝儲存模塊、稱重?cái)偲侥K、發熱量測定模塊；高溫區包括工業分析模塊、硫含量測定模塊和清洗循環模塊等組成。整個機器人化驗區域用隔斷隔開，兩個區域之間用隔斷隔開，保證測定條件符合國家標準要求。機器人化驗系統占地長約5.6m，寬5.6m，高約2m。

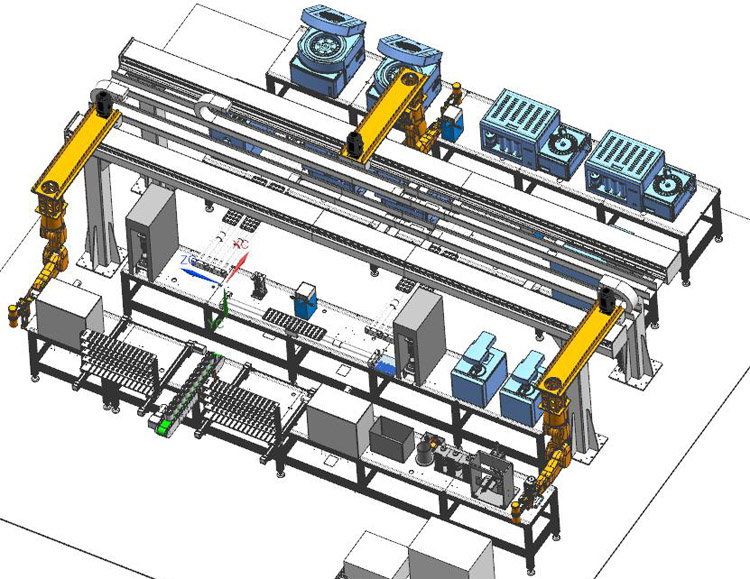

倒掛式機器人煤質化驗系統平面布置圖

    系統組成
    該系統主要由六軸機械臂、滑臺、煤質分析儀器、樣品瓶輸送模塊、坩堝儲存模塊、樣品稱量單元、氧彈開蓋清洗單元、坩堝清理單元、電氣系統、控制軟件等部分組成。儀器及各模塊安裝在工作臺兩側，機器人倒掛在懸空導軌上，來回移動，完成煤質分析全過程。

    系統特點

    1、機械臂采取軌道式倒掛布置，沿導軌移動，大幅度減少專機，系統可靠性高，潛在故障率低，有利于長期穩定運行。

    2、所選儀器具有自動化程度高、結果精度高、可靠性好特點，居國內領先水平，能適應無人化驗的要求。

    3、擁有激光點火專利技術，激光裝置內設置在氧彈內，對煤種適應性更好，實驗過程更安全。

    4、擁有分析樣品稱量專利技術，無需開蓋，杜絕交叉污染、杜絕粒度離析等一系列問題，而且即使分析樣品未達到空氣干燥狀態，也可以保證樣品稱重過程中不吸收空氣中水分，有利于保證煤質分析精度。

    5、對樣品燃燒是否完全等關鍵環節采集圖像供分析審核，并采取軟件自動比對測定結果，一旦發現結果異常，自動重新測定。

    6、可自動對接前級樣瓶傳輸系統，也可人工放樣瓶；實驗結束坩堝自動清理并放回坩堝存儲裝置，循環使用，系統先進。

    7、測試效率高，8小時可至少完成60個樣品（30對）發熱量、全硫、工業分析等組成指標的測試。

    8、煤質分析儀器及專機安裝在工作臺上，并留有人工通道，維護、維修和切換為人工化驗?zāi)Ｊ椒奖恪?/div>
