賽摩各種料/液位儀用檢測固體、液體、漿體等物料的連續料位和點料位，具有性能優良、簡單可靠、方便使用等特點，種類多，適用性廣，幾乎適用于各種應用場合。是當今料/液位測量的先進技術代表。

    賽摩PLR100型連續料位指示儀特別適用于監測裝載或灌裝固體或液體的貯料斗和貯料罐中的存料量和灌裝過程。
    PLR100型料位儀與多數料位探測系統不一樣，它不受放料不平或物料沿料斗側壁堆積的影響。因?yàn)榱衔坏拇_定并不直接與科斗里的物料接觸，PLR100料位儀能指示料斗或料罐中的真實物位量，重量誤差在±2%之內。
    基于微處理的PLR100型料位儀設定、校準簡單，料計指示采用易讀的LED柱面圖，也可選用DPLR100系列儀表（采用LCD顯示）直接顯示重量或百分比。精準的電子應變傳感器和支承金屬件組合成一個整體，因此提供了好的精確性和溫度穩定性，從而構成一個經濟的可靠性高的科位指示系統。

工作原理
　　金屬支承的料斗或液罐進行灌裝時，物料的重量會引起支承框架的變形，這種變形或應變非常輕微看不出來。但應用PLR100型料位電子應變傳感器可以精準地測出。不銹鋼傳感器實際上安裝在支承框架上，變成了支承框架的一部分。一旦受到電源激勵，支承架應力的微小變化會引起傳感器輸出信號較大的變化。每個傳感器輸出信號與框架應力成正比例。
　　來自應變傳感器的信號被送到最多能接收8個傳感器輸入的料位儀內，用微處理器編程，處理接收到的信息并完成必要的計算，顯示料斗中的料位，微處理器同時發出可調整報警設點信號，并提供一個可選電流環輸出。

　　PLR-100電子儀表是基于微處理器的料位連續指示儀，它監測位于料斗或存儲罐支承腿上的應變傳感器，并顯示其中的物料料位。PLR-100具有用戶可調節的高低料位報警設置點，除高、低料位可調報警之外，還有非可調溢流報警，廠家設置為102%。

傳感器

• 應力傳感器

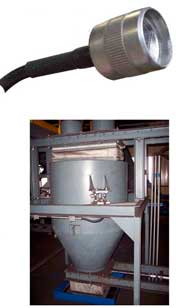

  　　應力式傳感器為圓柱體結構，傳感器通過過盈連接安裝在金屬結構的支腿上，雙向感知金屬結構的應力變化，可以消除偏載、風力、溫度變化的影響。
  　　激勵電壓：5VDC
  　　激勵電纜長度：最長100米，Beldon9553電纜或類同的（6芯美國標準18號；）
  　　傳感器的數量：可達8個，應變式傳感器700歐姆。
  　　信號輸入：滿量程10.0mv
  　　最大有效輸入11.0mv
  　　應力范圍：105~1000Kg/cm²

• 稱重傳感器
  　　PLR100連續料位指示儀也可以使用賽摩PLR-9340稱重傳感器。PLR-9340稱重傳感器量程范圍可達50噸。適用于各種料斗、容器的料位測量或重量指示。

技術參數

• 電源要求
  電壓：110/120VAC或220/240VAC（開關SW3選擇，見板上標識）
  頻率：48-62Hz
  功耗：小于10W
  保險絲：0.5A

• 輸出：
  報警：高、低料位和溢流設置點，高、低料位由用戶設定（0-100%），溢流報警由廠家設定為102%，SPDT干觸點繼電器5amp、250VAC；5amp、30VDC。
  電流輸出：有選擇性的，0-20mA或4-20mA，最大400歐姆；最小分辨率0.5%（8位）

• 外殼和接線盒（無害區域）：
  形式：現場、表面固定
  結構：不銹鋼，符合IP64
  尺寸：（總體） 286mm高 * 290mm寬 * 120 mm深
  材料：不銹鋼

• 環境：
  溫度范圍：存放-40~70℃，運行-10~50℃
  濕度：相對濕度95%，非壓緊傳感器，全封閉，存放運行-40~70℃。

• 顯示：紅色LED柱狀圖示，50個LED用于指示高/低料位，可見距離2~2.5米。

• 精度：
  精度：電子系統的所有誤差的綜合小于全量程的2.0%。

• 微處理器：8位，C8051F350

• 時鐘頻率：22.1184MHz,FLASH存儲器，A/D16位分辨率A/D線性率小于0.1%。

• 重量
  含工具的PLR-100： 6.8kg
  帶接線盒的傳感器： 1.4kg
