產品概述
    電子皮帶秤是在皮帶輸送機輸送物料過程中對物料進行連續自動稱重的一種計量設備，其特點是稱量過程為連續和自動進行，通常不需要操作人員的干預就可以完成稱重計量操作。產品廣泛應用在電力、港口、鋼鐵、化工、水泥、煤炭、礦山、食品等行業。

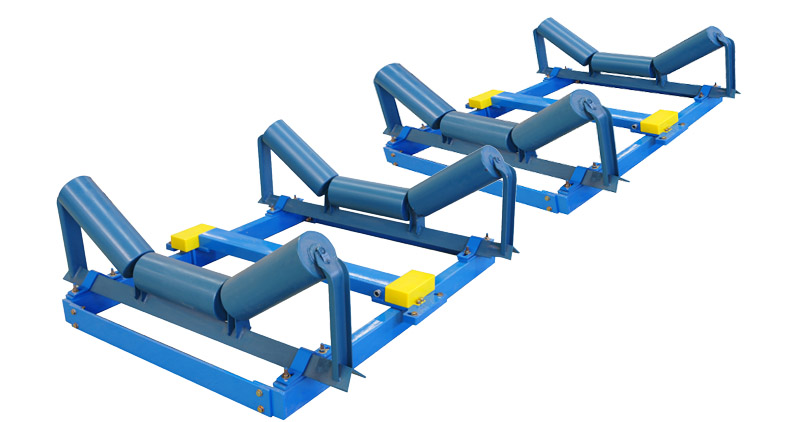

    賽摩ICS-FH-4四托輥電子皮帶秤采用二組雙托輥浮衡秤架排列組成，含4只高精度剪切梁式稱重傳感器，稱重和測速信號可通過現場PLR-DS型數字轉換器將模擬信號轉為數字信號到儀表（選配）。

產品特點
1.采用浮動平衡稱重橋架，無限位結構，雙稱重傳感器直接傳力，測量精度高。
2.稱重結構簡單，安裝與維護方便；
3.可選三計稱重技術，實時監測稱重傳感器的異常，確保連續稱重可靠性。
4.選配數字轉換器，模數信號轉換數字化遠傳，保證信號高精度傳輸，提高可靠性。

浮衡式秤架結構

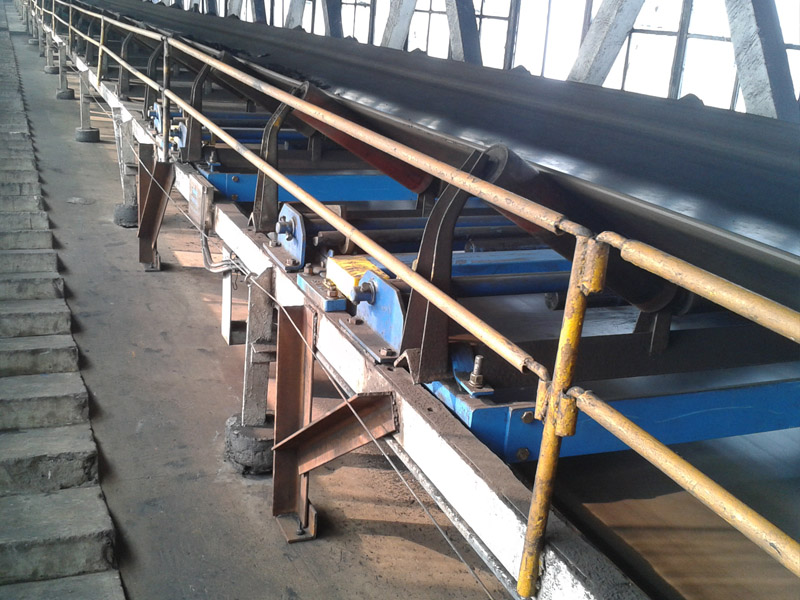

    皮帶秤高精度測量的關鍵是稱重橋架將皮帶上的物料重量全部、準確的傳遞給稱重傳感器，傳遞過程沒有任何干擾力。賽摩ICS-FH型浮衡系列電子皮帶秤（以下簡稱浮衡秤）采用獨創的自由浮動平衡結構，安裝在皮帶輸送機機架上；承重梁二端處裝有兩個稱重傳感器，兩個稱重傳感器承力部位結構為圓柱形，分別通過萬向關節與托棍支架梁相連，兩根托棍支架梁通過兩根連接梁相連形成整體稱重橋架。稱重橋架上相對于承重梁對稱裝有二組稱重托輥支架，支架上的稱重托輥將皮帶上的物料重量傳遞給稱重傳感器。 由于該稱重橋架僅通過兩個萬向關節與稱重傳感器相連，所以整體稱重橋架是可以繞兩個萬向關節自由浮動，各種干涉或結構內應力均不存在，稱重橋架上的稱重托輥將皮帶上的物料重量全部、準確的傳遞給稱重傳感器，完成高精度的計量。
    正是由于浮衡秤的自由浮動平衡結構，稱重橋架自由浮動與稱重傳感器連接，無限位裝置、傳力環節少、測重準確可靠，計量精度高；由于兩個稱重傳感器裝于承重梁兩端，所以具有抗偏載能力強、適應皮帶輸送機帶寬大、帶速高等特點；稱重橋架結構簡單，安裝方便，不需維護，是高精度皮帶輸送機計量的最佳設備。
技術參數

項目	參數范圍
流量范圍	30-8000t/h
實物檢定誤差	托輥數量n=4;≤ ±0.25%（首檢定）；≤±0.5%（使用中）
稱重傳感器數量	4
有效稱量段長度	L×n（L：托輥間距）
皮帶寬度	500---2400mm
皮帶速度	0.5---5m/s
皮帶機型號	TD75、DTⅡ等國標或非標
通訊協議	標準MODBUS，PROFIBUS，ICP/IP
通訊接口	RS---485、RS-232、以太網
